產品特征
特性：
- 寬輸入電壓范圍：5V-60V
- 內置電荷泵產生驅動電壓
- 支持100%占空比運行
- 最大峰值源電流：1A
- 最大峰值灌電流：2A兼容3.3V和5V邏輯電平
- 功耗睡眠模式死區時間可調節
- 具有故障報警指示引腳
- 完整的保護特性：
- 過流保護
- 短路保護
- 輸入欠壓鎖定
- 驅動欠壓鎖定
- 自舉電容欠壓保護
- 過溫保護

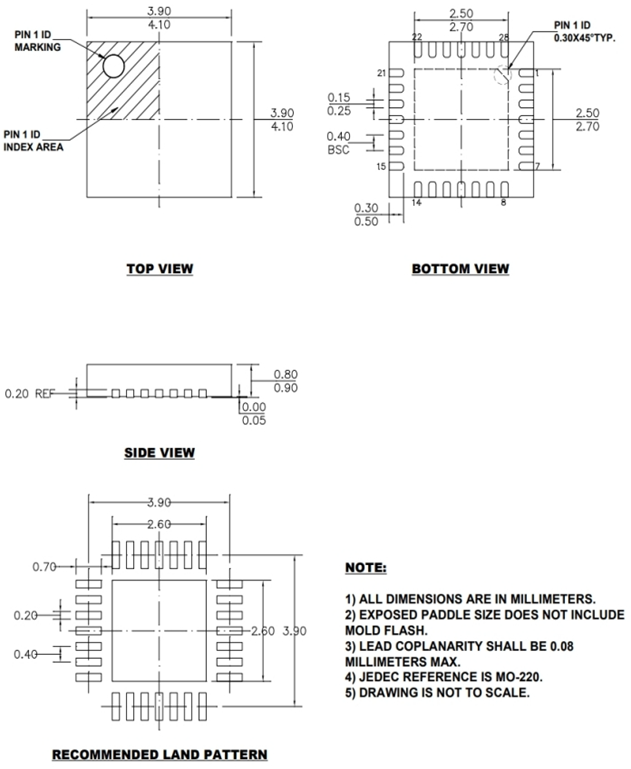

- 采用4mm×4mm的QFN-28L封裝
描述：

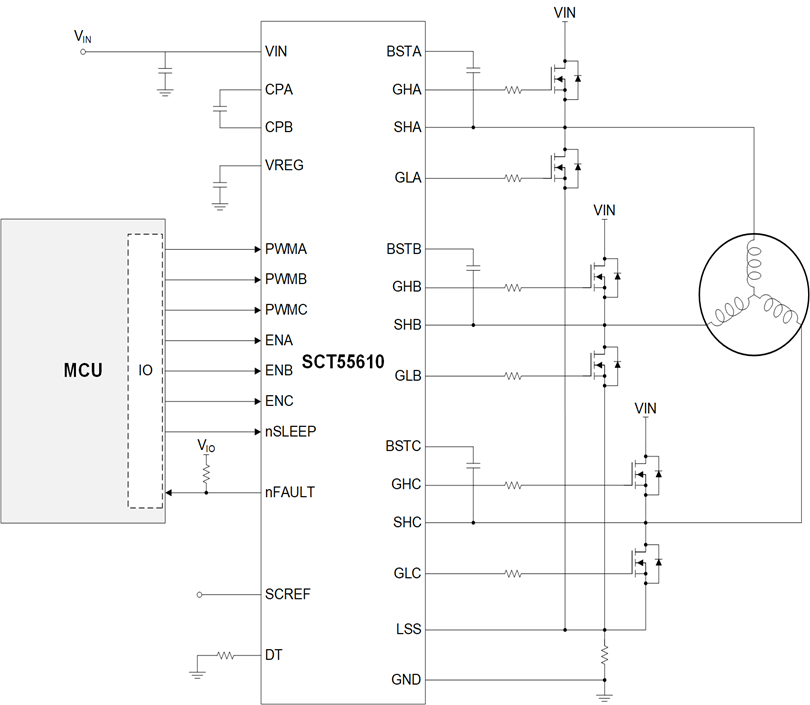

SCT55610是一款高集成度的三相無刷直流電機柵極驅動器，可同時驅動3個高側及3個低側N溝道MOSFET，支持5V至60V的寬輸入電壓范圍。
SCT55610內置高側柵極涓流充電電路，支持100%占空比運行。同時支持低功耗睡眠模式，實現極低的待機電流。
SCT55610提供完整的保護特性，包括過流保護，短路保護，輸入欠壓鎖定，驅動欠壓鎖定，自舉電容欠壓保護以及過溫保護。這些故障信息將會通過開漏輸出引腳nFAULT指示。
SCT55610采用4mm×4mm的QFN-28L封裝。
SCT55610內置高側柵極涓流充電電路，支持100%占空比運行。同時支持低功耗睡眠模式，實現極低的待機電流。
SCT55610提供完整的保護特性，包括過流保護，短路保護，輸入欠壓鎖定，驅動欠壓鎖定，自舉電容欠壓保護以及過溫保護。這些故障信息將會通過開漏輸出引腳nFAULT指示。
SCT55610采用4mm×4mm的QFN-28L封裝。
應用：
- 三相無刷直流電機
- 風扇
- 泵
- 無人機
- 掃地機器人
