產品特征
特性：
- 寬供電范圍：4.5V-24V
- 峰值源電流和灌電流：4A
- 支持雙通道并聯輸出提供更高驅動電流
- 支持負壓輸入：低至-5V
- 輸入兼容TTL電平
- 輸入傳輸延遲：13ns
- 典型上升和下降時間：8ns
- 典型延遲匹配時間：1ns
- 低靜態電流：55uA
- 輸入浮空時輸出為低
- 雙通道獨立的EN引腳
- 過溫保護：170°C

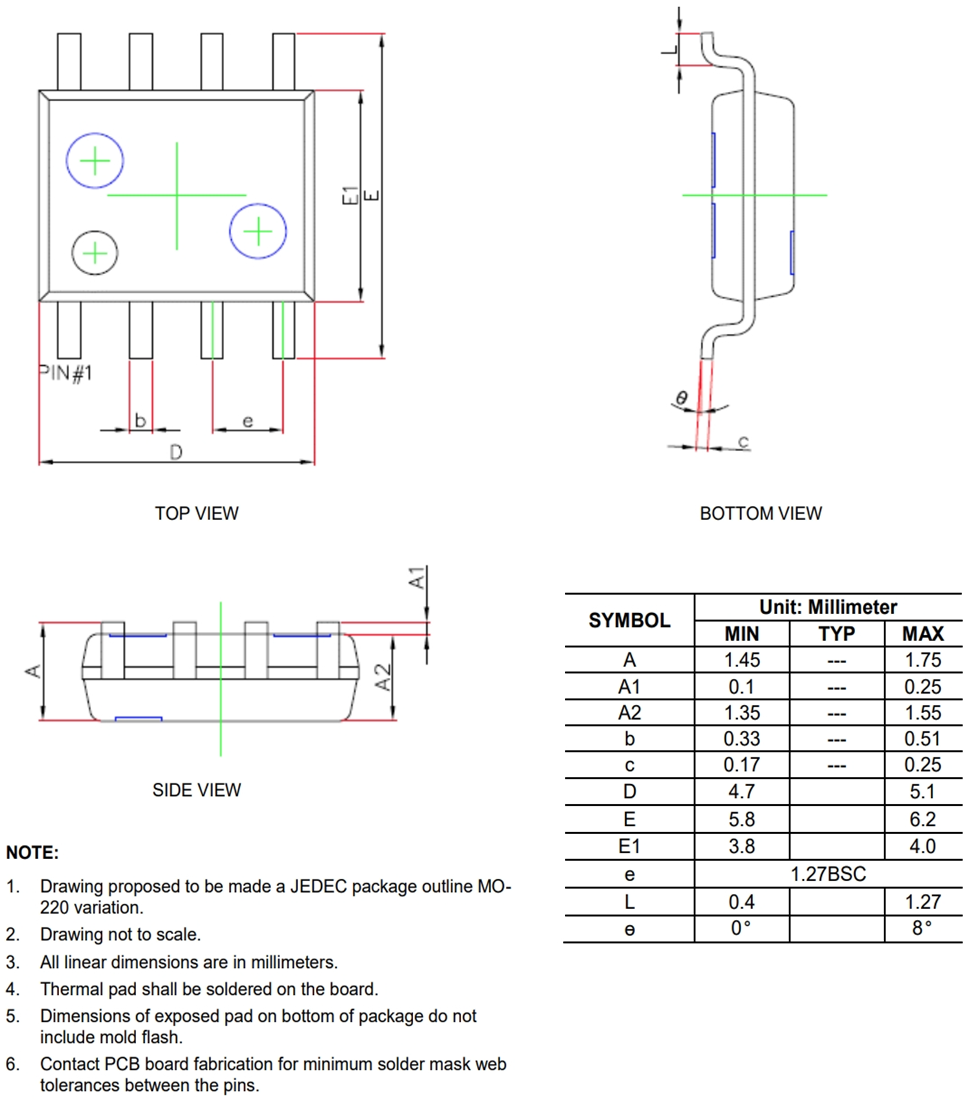

- 采用SOP-8封裝
描述：
SCT52242是一款寬供電范圍，雙通道，高速的低側柵極驅動器，適用于驅動功率MOSFET或IGBT。其每個通道都能提供高達4A的峰值源電流和灌電流能力，可實現軌到軌的輸出驅動。其24V的供電耐壓增強了應對功率器件開關瞬態振鈴的承受能力。
SCT52242擁有低至13ns的輸入到輸出傳輸延遲，使得其非常適合高頻功率變換器應用。
SCT52242具有寬輸入遲滯，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。
SCT52242極低的靜態電流可降低功率變換器的待機功耗。SCT52242的各通道驅動電路采用了無交疊設計，避免了輸出級共通的風險。兩個通道的輸入引腳INA和INB擁有嚴格匹配的傳輸延遲，且其輸出端設有強制的死區時間，這使得兩個通道能夠并聯輸出，為系統提供更強的驅動能力。
SCT52242具有170°C的過溫保護。SCT52242采用SOP-8封裝。
SCT52242擁有低至13ns的輸入到輸出傳輸延遲，使得其非常適合高頻功率變換器應用。
SCT52242具有寬輸入遲滯，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。
SCT52242極低的靜態電流可降低功率變換器的待機功耗。SCT52242的各通道驅動電路采用了無交疊設計，避免了輸出級共通的風險。兩個通道的輸入引腳INA和INB擁有嚴格匹配的傳輸延遲，且其輸出端設有強制的死區時間，這使得兩個通道能夠并聯輸出，為系統提供更強的驅動能力。
SCT52242具有170°C的過溫保護。SCT52242采用SOP-8封裝。
應用：

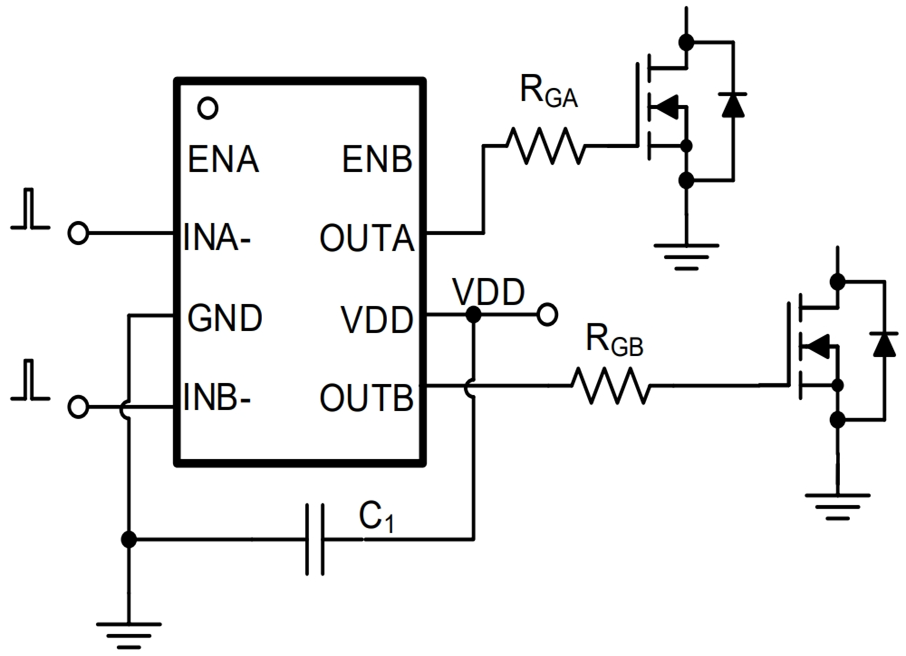

- IGBT/MOSFET柵極驅動
- 變頻器
- 開關電源
- 電機控制
- 光伏逆變器
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT52242STDR-可靠性報告041129 R0.0.pdf | 2024-11-07 |
 登錄下載
|
| SCT52242 Datasheet Rev 1.3 | 2024-12-16 |
下載
|
