產品特征
特性：
- 寬供電范圍：4.5V-24V
- 峰值源電流和灌電流：4A
- 輸入邏輯可靈活配置為同相或反相
- 輸入兼容TTL電平
- 輸入傳輸延遲：13ns
- 典型上升和下降時間：8ns
- 典型延遲匹配時間：1ns
- 低靜態電流：65uA
- 輸入浮空時輸出為低
- 雙通道獨立的使能邏輯
- 過溫保護：170°C
- 采用DFN-8L封裝
描述：

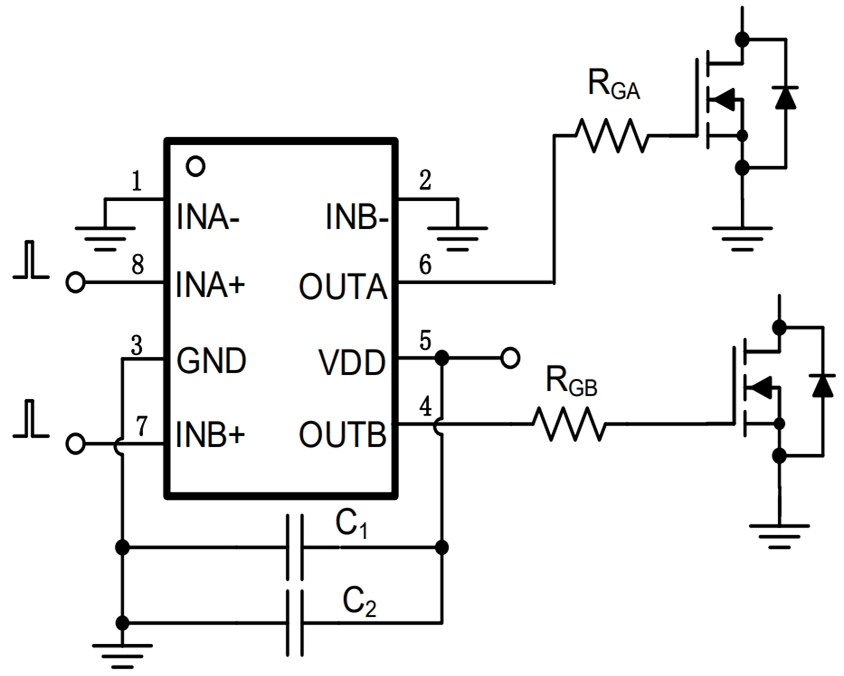

SCT52246是一款寬供電范圍，雙通道，高速的低側柵極驅動器，適用于驅動功率MOSFET或IGBT。SCT52246采用了雙輸入設計，可靈活地配置各通道輸入邏輯為反相（IN-引腳）或同相（IN+引腳）。IN+或IN-引腳都能直接控制驅動輸出狀態。其每個通道都能提供高達4A的峰值源電流和灌電流能力，可實現軌到軌的輸出驅動。其24V的供電耐壓增強了應對功率器件開關瞬態振鈴的承受能力。
SCT52246擁有低至13ns的輸入到輸出傳輸延遲，使得其非常適合高頻功率變換器應用。
SCT52246具有寬輸入遲滯，兼容TTL電平。
SCT52246極低的靜態電流可降低功率變換器的待機功耗。SCT52246的各通道驅動電路采用了無交疊設計，避免了輸出級共通的風險。

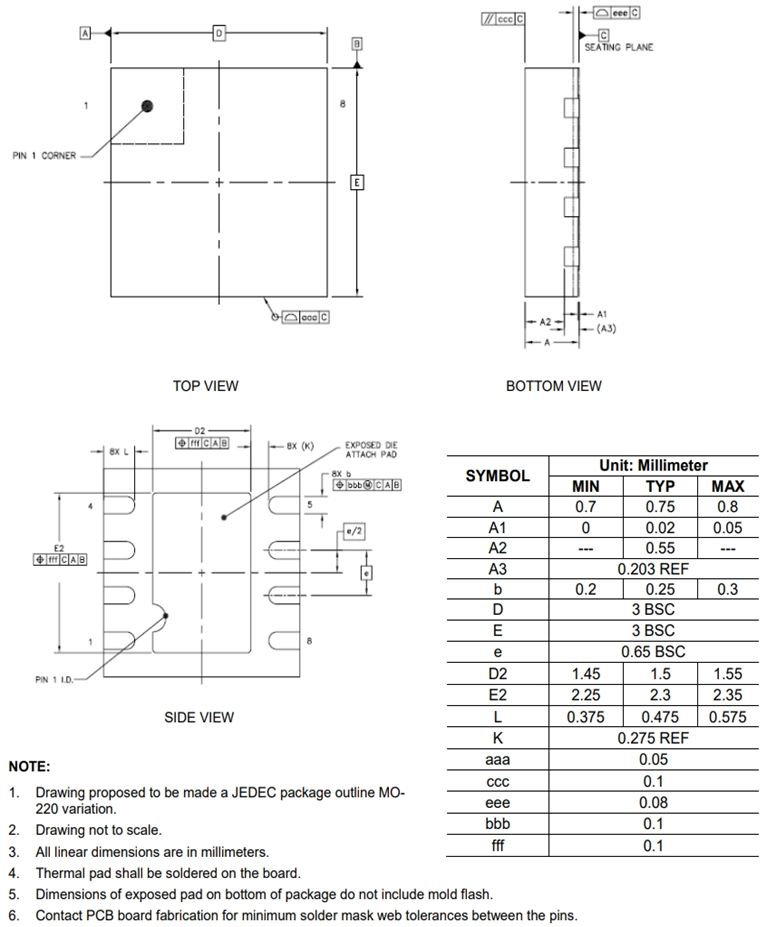

SCT52246具有170°C的過溫保護。SCT52246采用DFN 3×3-8L封裝。
SCT52246擁有低至13ns的輸入到輸出傳輸延遲，使得其非常適合高頻功率變換器應用。
SCT52246具有寬輸入遲滯，兼容TTL電平。
SCT52246極低的靜態電流可降低功率變換器的待機功耗。SCT52246的各通道驅動電路采用了無交疊設計，避免了輸出級共通的風險。
SCT52246具有170°C的過溫保護。SCT52246采用DFN 3×3-8L封裝。
應用：
- IGBT/MOSFET柵極驅動
- 變頻器
- 開關電源
- 電機控制
- 光伏逆變器
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT52246 Datasheet Rev 1.1 | 2024-12-16 |
 下載
|
