產品特征
特性：
- 4.7V至65V工作范圍
- 額定–65V反向電壓
- 集成驅動外部N溝道MOSFET的電荷泵
- 20mV陽極到陰極正向壓降調節
- 12V柵極驅動電壓
- 具有使能輸入
- 驅動外部高邊N溝道MOSFET
- 1μA關機電流（EN=低）
- 60μA工作靜態電流（EN=高）
- 2.3-A峰值柵極關斷電流
- 反向電流可在0.75us內快速關閉
- 使用合適的TVS二極管滿足汽車ISO7637瞬態要求

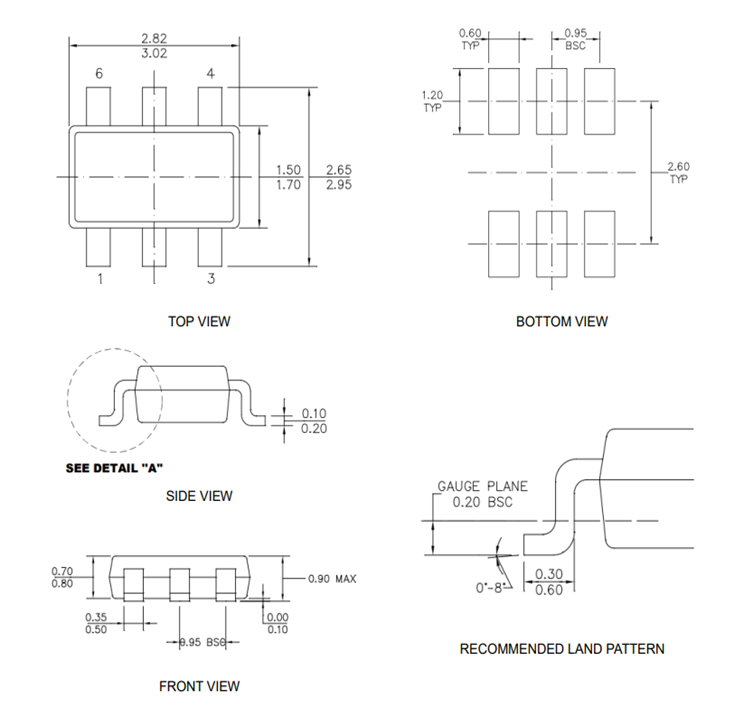

- 提供TSOT23-6L封裝
描述：

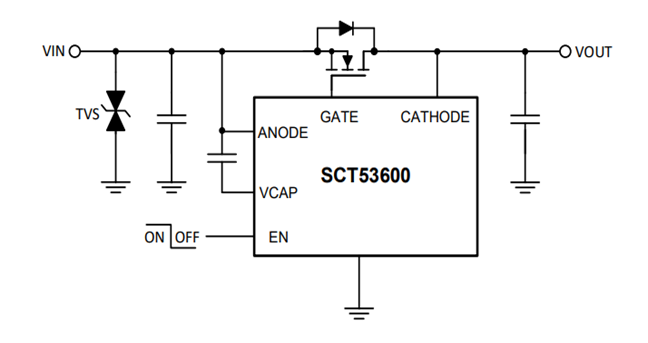

SCT53600是一款理想二極管控制器，與外部N溝道MOSFET配合使用，作為低損耗反向極性保護的理想二極管整流器，可替代肖特基二極管。SCT53600在4.7V至65V的寬電源電壓范圍內運行。該設備可以承受并保護負載免受低至-65V的負電源電壓的損壞，并阻止反向電流流動，有助于簡化汽車ISO7637保護的系統設計。SCT53600控制器通過電荷泵為外部N溝道MOSFET提供柵極驅動。該器件將外部MOSFET的正向電壓降調節到20mV，可以在反向電流情況下快速關閉，在發生反向時提供MOSFET的非?？斓年P(guān)斷（<0.75μs），以在電源故障或輸入微短路條件下最大限度地減少反向電流。對反向電流阻斷的快速響應使該設備適用于需滿足ISO7637脈沖測試要求的系統或?qū)敵鲭妷捍嬖诰S持不掉電要求的系統。
SCT53600在關機模式下僅消耗1μA的電流，使能引腳低以延長電池壽命。該器件采用TSOT23-6封裝。
SCT53600在關機模式下僅消耗1μA的電流，使能引腳低以延長電池壽命。該器件采用TSOT23-6封裝。
應用：
- 汽車電池保護
- 冗余電源
- 工業工廠自動化
- 企業電源
- 網絡通信電源系統
- 服務器
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT53600TVBR-可靠性報告011029 R0.0.pdf | 2024-11-07 |
 登錄下載
|
| SCT53600 Datasheet Rev 1.4 | 2024-12-16 |
下載
|
