ECP DCDC 電壓模塊
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：

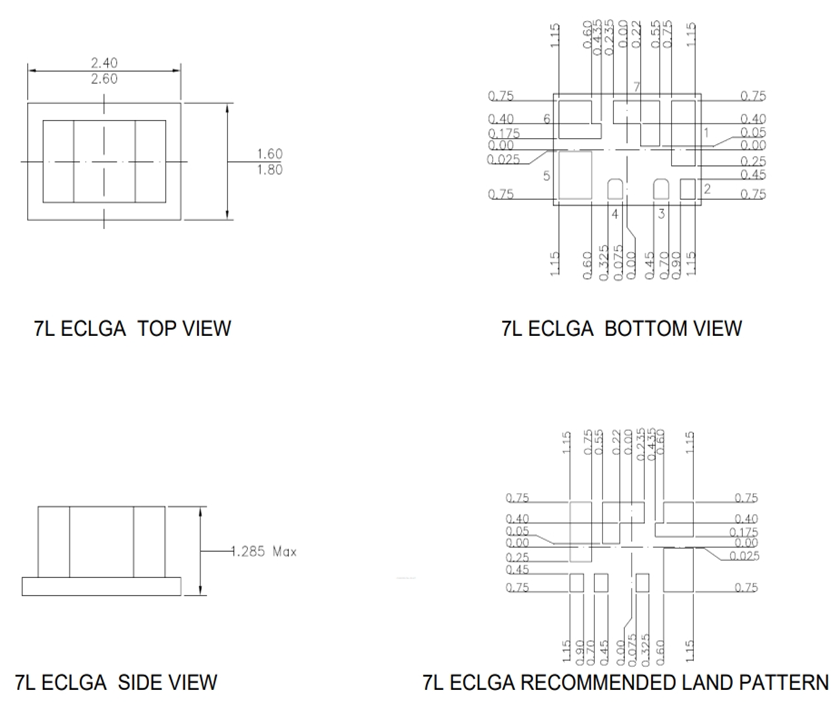

- 采用2.5mm×1.7mm的7L ECLGA封裝
- 寬輸入電壓范圍：4.2V-8.5V
- 持續輸出電流：2A
- 集成高側/低側功率管：50mΩ /24mΩ
- 寬輸出電壓范圍：0.8V-7V
- 靜態電流：205uA
- 逐周期電流保護
- 固定3ms軟起動時間
- 固定1.2MHz開關頻率
- 輸入欠壓鎖定
- 輕載省電模式
- 過溫保護
- 支持PCB頂層或底層焊接
描述：
SCT2233M是一款全集成、高效率、輸出電流達2A的同步降壓DCDC電源模組。該模組支持4.2V至8.5V的寬輸入電壓范圍，并集成了低導通阻抗的高側及低側功率管以減小導通阻抗。
SCT2233M具有固定的1.2MHz開關頻率，有助于實現更低的輸出紋波和更小的輸出電容尺寸。SCT2233M采用了自適應固定導通時間控制（adaptive COT），可實現快速的負載瞬態響應。
SCT2233M在輕載下自動進入省電模式，在全負載范圍內都擁有出色的轉換效率。
SCT2233M擁有完整的保護特性，包括過流保護，輸出欠壓保護，輸入欠壓鎖定以及過溫保護。
SCT2233M只需搭配極少的外部元器件，并采用7L ECLGA (2.5mm×1.7mm)的小型封裝，可大大減小電源布板面積。
SCT2233M具有固定的1.2MHz開關頻率，有助于實現更低的輸出紋波和更小的輸出電容尺寸。SCT2233M采用了自適應固定導通時間控制（adaptive COT），可實現快速的負載瞬態響應。
SCT2233M在輕載下自動進入省電模式，在全負載范圍內都擁有出色的轉換效率。
SCT2233M擁有完整的保護特性，包括過流保護，輸出欠壓保護，輸入欠壓鎖定以及過溫保護。
SCT2233M只需搭配極少的外部元器件，并采用7L ECLGA (2.5mm×1.7mm)的小型封裝，可大大減小電源布板面積。
應用：
- 平板數字電視和顯示器
- 監控
- 機頂盒
- 網絡系統
- 消費類電子產品
- 一般用途
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2233MLUAR-可靠性報告02131Z2A R0.0 | 2024-11-04 |
 登錄下載
|
| SCT2233M Datasheet Rev 1.2 | 2025-02-24 |
下載
|
