產品特征
特征
- 寬VIN輸入電壓范圍：4V-19V
- 同步高壓Buck1：最高1.2A持續輸出電流, 根據LDO輸出自動調節輸出電壓
- 同步低壓Buck2：最高0.6A持續輸出電流, 固定輸出電壓1.8V
- 同步低壓Buck3：最高1.2A持續輸出電流, 可調輸出電壓1.1V/1.2V/1.3V/1.5V，低噪聲高PSRR
- 低至1uA關斷電流
- 固定2.2MHz開關頻率
- 集成抖頻
- FCCM模式
- 6種時序可調
- 9種輸出電壓可調
- 推挽的PG輸出
- 輸入過壓保護
- 輸出過壓保護
- 輸出欠壓保護
- 輸出過流保護
- 可調的欠壓自鎖
- 過溫保護

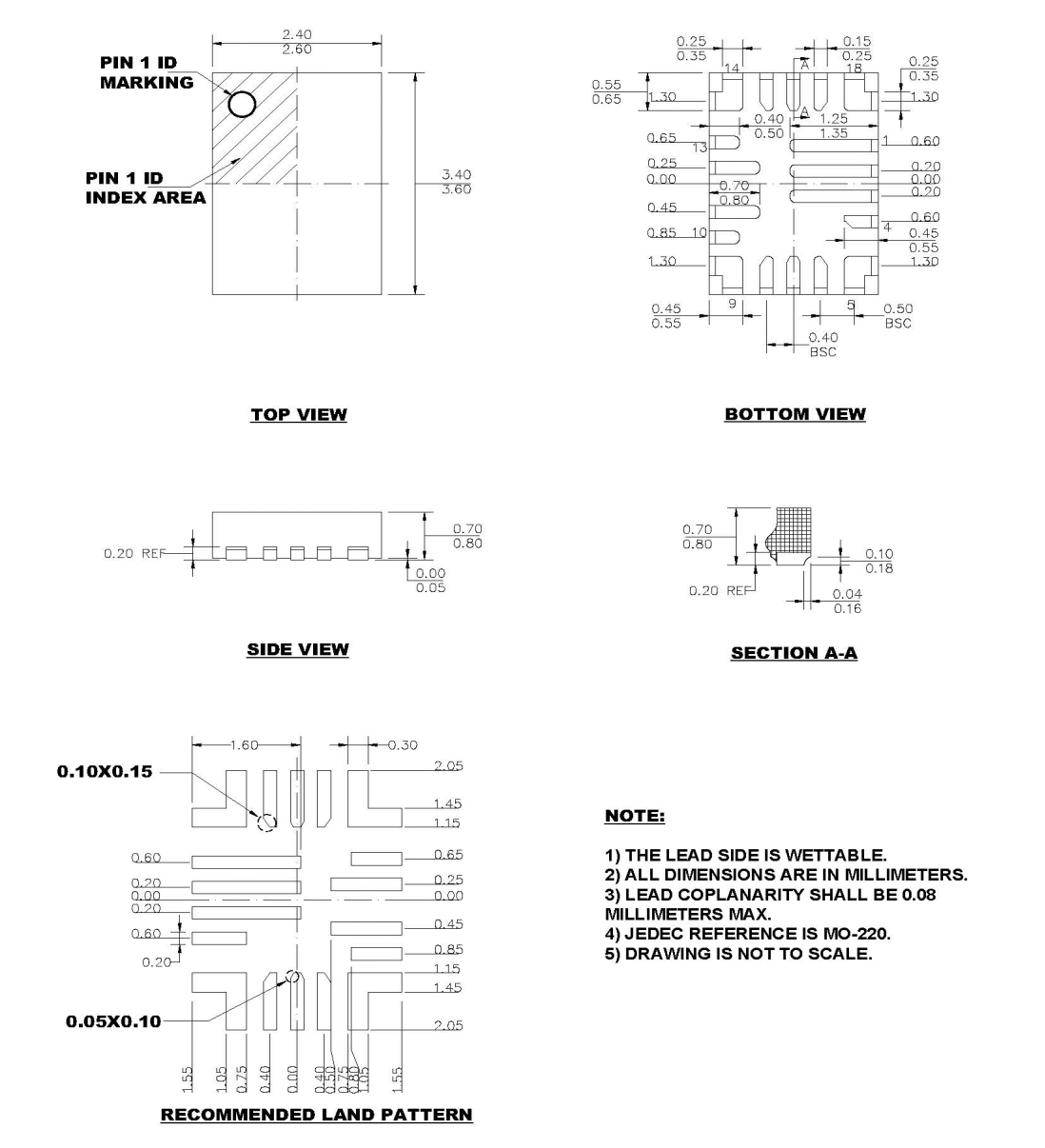

- QFN-18L(2.5mm*3.5mm)封裝
描述
SCT61240是一款針對汽車攝像頭系統的高度集成電源管理IC（PMIC）。 它集成了三個高效同步BUCK轉換器（HVBUCK1、LVBUCK2、LVBUCK3）和高PSRR低噪聲LDO，所有輸出均具有OV/UV監控。
VOUT1是BUCK1的輸出，由VIN（PoC）供電，可以輸出1.2A連續電流，輸出電壓設置為LDOOUT+300mV/500mV或固定3.3V。
VOUT2是BUCK2的輸出，由VOUT1供電，可以輸出600mA連續電流，輸出電壓固定為1.8V。
VOUT3是BUCK3的輸出，由VOUT1供電，可以輸出1.2A連續電流，通過不同RSET PIN電阻輸出電壓可設置為1.1V/1.2V/1.3V/1.5V。
LDOOUT是LDO的輸出，由VOUT1供電（需要將LDOIN連接到VOUT1），可以輸出300mA連續電流，通過不同RSET PIN電阻輸出電壓可設置為2.7V/2.8V/2.9V/3.3V。
憑借緊湊的QFN2.5x3.5封裝，SCT61240大大減少了外圍元件數，節省PCB布板面積。
應用
攝像頭模組
ADAS
艙內監控
艙內監控
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT61240 Datasheet Rev 1.1 | 2024-12-16 |
 下載
|
