DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：3.8V-36V
- 持續輸出電流6A
- 0.8V±1%反饋參考電壓
- 集成36mΩ高側功率MOSFET和13mΩ低側功率MOSFET
- 輕載PSM工作模式
- 在睡眠模式下靜態電流25uA
- 100ns最小導通時間
- 可調軟啟動時間
- 可調開關頻率100kHz-2.2MHz
- 外部時鐘信號同步
- 抖頻（FSS）功能用于EMI優化
- 可調節的輸入欠壓鎖定閾值及延遲
- 低壓差模式
- 過壓和過溫保護

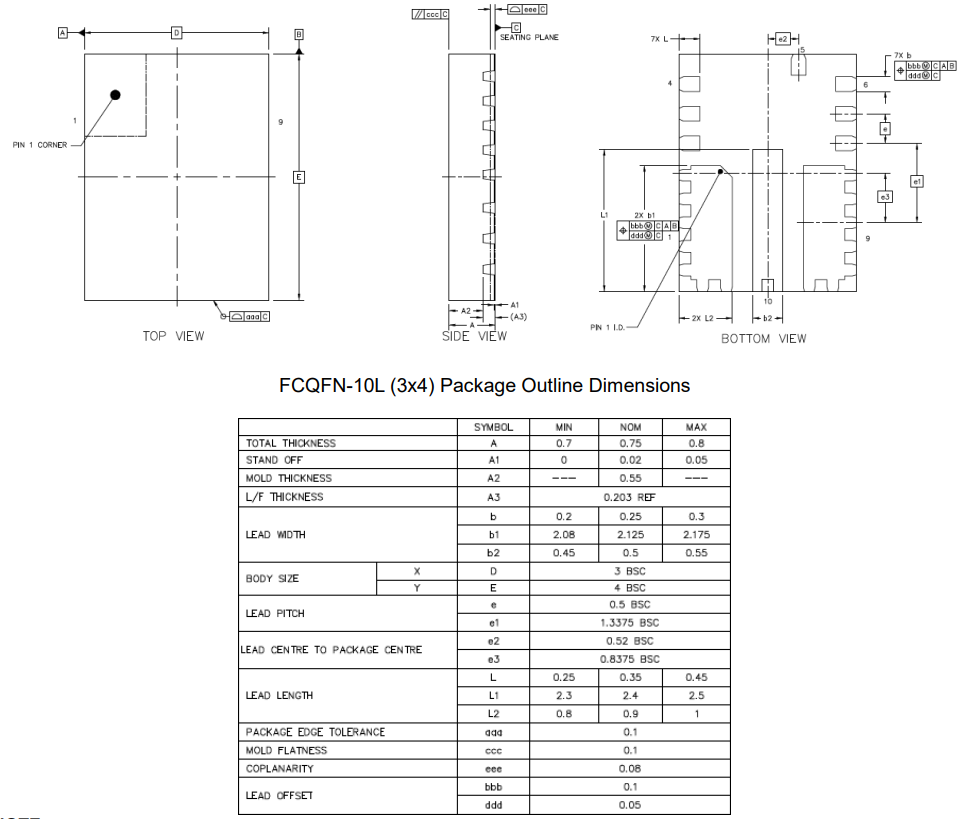

- 采用3mm*4mm QFN-10L封裝
描述：
SCT2460是6A同步降壓轉換器，具有從3.8V到36V的寬輸入電壓范圍，集成了36m?高壓側MOSFET和13m?低壓側MOSFET。SCT2460采用峰值電流模式控制，輕載采用PSM工作模式，具有典型的25uA低靜態電流，有助于轉換器在輕載或待機條件下實現高效率。
SCT2460具有100 kHz至2.2 MHz的可調開關頻率，使用外部電阻器，可靈活優化效率或外部組件尺寸。該轉換器支持100kHz至2.2MHz頻率的外部時鐘同步。SCT2460允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。
SCT2460是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2460的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2460提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用3mmx4mm QFN-10L封裝。
SCT2460具有100 kHz至2.2 MHz的可調開關頻率，使用外部電阻器，可靈活優化效率或外部組件尺寸。該轉換器支持100kHz至2.2MHz頻率的外部時鐘同步。SCT2460允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。
SCT2460是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2460的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2460提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用3mmx4mm QFN-10L封裝。
應用：
- 電池組供電系統-無線電動工具、無線家電、無人機、航空建模、GPS追蹤器等。
- 點煙器適配器、充電器
- 液晶顯示器
- USB Type-C供電，USB充電
- 工業和醫療分布式電源
- 光通信和網絡系統
- 汽車系統
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| EV2460-B-01A Users' Guide Rev1.0 | 2024-10-24 |
 下載
|
| SCT2460FRAR-可靠性報告011128 R0.0 | 2024-11-05 |
登錄下載
|
| SCT2460G31E-可靠性報告011129 R1.0 | 2024-11-05 |
登錄下載
|
| SCT2460 Datasheet Rev 1.2 | 2024-12-12 |
下載
|
