DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 具備汽車應用資格
- AEC-Q100合格，結果如下：
- -器件溫度等級1：-40°C至125°C環境工作溫度范圍
- 3.8V-36V寬輸入電壓范圍
- 持續輸出電流達3A
- 采用降低EMI的設計：
- -消除開關節點振鈴的多級柵極驅動設計專利
- -抖頻功能（FSS）
- 輕載PSM工作模式
- 靜態電流22uA
- -1mA輕載時效率達到79%
- -10mA輕載時效率達到89%
- 0.8V±1.5%反饋參考電壓
- 集成74mΩ高側功率MOSFET和40mΩ低側功率MOSFET
- 1uA關斷電流
- 400kHz開關頻率
- 可調節的輸入欠壓鎖定閾值及延遲
- 輸出過壓保護
- 過溫保護
描述：

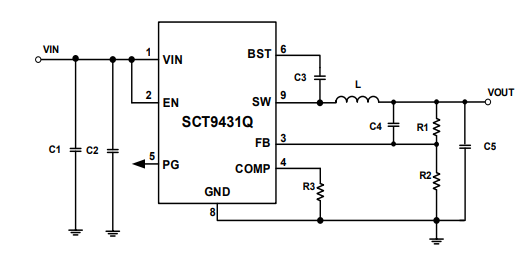

SCT9431Q是3A同步降壓轉換器，具有最大36V的寬輸入電壓范圍，集成了74m?高壓側MOSFET和40m?低壓側MOSFET，可提供高效率的降壓轉換。SCT9431Q采用集成補償網絡的峰值電流模式控制。SCT9431Q支持具有典型22uA超低靜態電流的PSM工作模式。
SCT9431Q針對電磁干擾（EMI）進行了優化。該轉換器采用柵極驅動器設計專利，可在不犧牲MOSFET導通和關斷時間的前提下減少開關節點振鈴，從而進一步消除MOSFET開關引起的高頻噪聲。該轉換器具有抖頻（FSS）功能，開關頻率抖動幅度為±6%，通過避免能量在任何一個頻率上停留過久來減少電磁干擾。

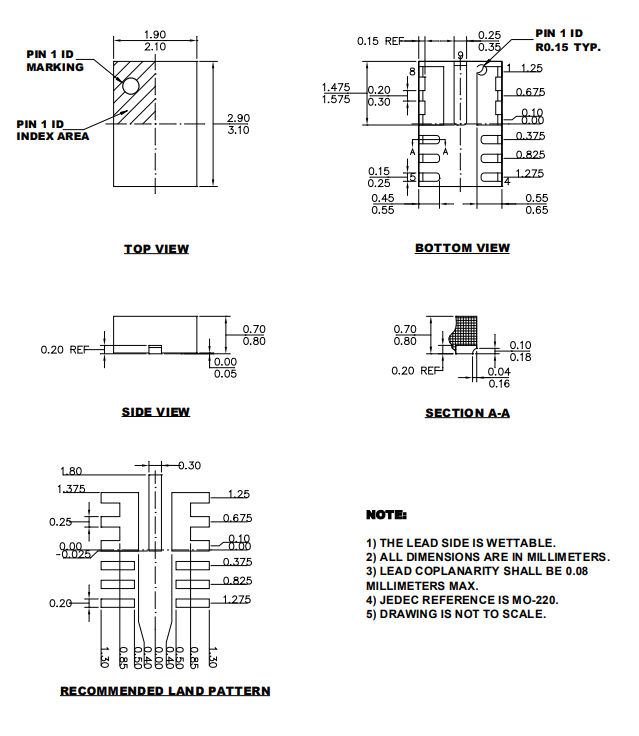

SCT9431Q提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該器件采用QFN-9L 3mm X 2mm封裝。
SCT9431Q針對電磁干擾（EMI）進行了優化。該轉換器采用柵極驅動器設計專利，可在不犧牲MOSFET導通和關斷時間的前提下減少開關節點振鈴，從而進一步消除MOSFET開關引起的高頻噪聲。該轉換器具有抖頻（FSS）功能，開關頻率抖動幅度為±6%，通過避免能量在任何一個頻率上停留過久來減少電磁干擾。
SCT9431Q提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該器件采用QFN-9L 3mm X 2mm封裝。
應用：
- 汽車系統
- 工業控制系統
- 一般消費者
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT9431QFSAR-可靠性報告01122A R1.0.pdf | 2024-11-07 |
 登錄下載
|
| SCT9431Q Datasheet Rev1.2 | 2024-12-16 |
下載
|
