DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.3V-60V
- 3.5A持續輸出電流
- 0.8V反饋參考電壓
- 集成130mΩ高側功率MOSFET
- 超低靜態電流：30uA
- 關斷電流：1uA
- 峰值電流控制模式
- 輕載PSM工作模式
- 100ns最小導通時間
- 可調節軟啟動時間
- 抖頻（FSS）功能優化EMI
- 可調開關頻率和外部時鐘信號同步：100kHz-2.2MHz
- 啟動期間頻率線性升高
- 可調節的輸入欠壓鎖定閾值及延遲
- 輸出預偏置單調啟動
- 采用打嗝模式的過流保護
- 過壓保護和過溫保護

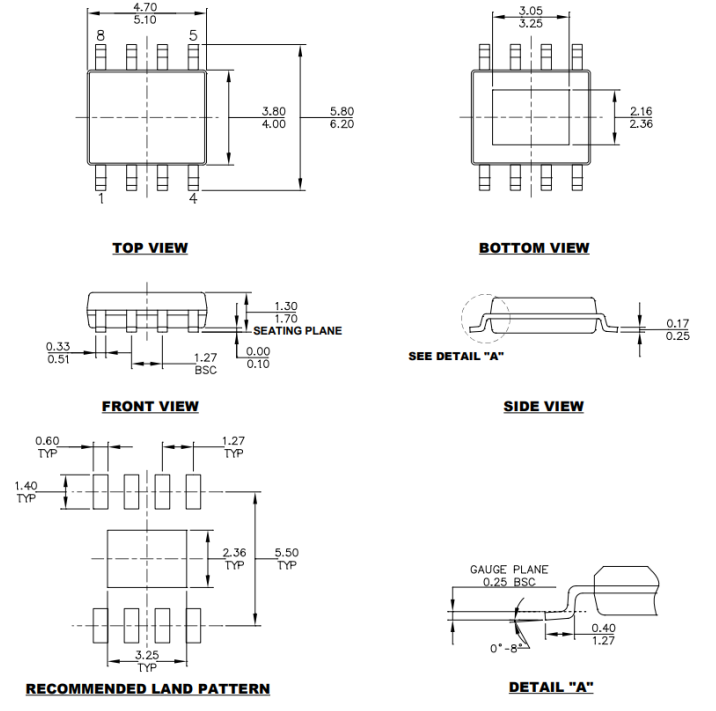

- 采用ESOP-8 封裝
描述：
SCT2632B是一款3.5A降壓轉換器，具有4.3V至60V的寬輸入電壓范圍，集成了130m?高側MOSFET。SCT2632B采用峰值電流模式控制，支持PSM工作模式，這有助于轉換器在輕載或待機條件下實現高效率。
開關頻率可從100kHz設置到2.2MHz，以優化電源效率或外部組件的尺寸。頻率有兩種設置模式，電阻設置頻率模式和時鐘同步模式。SCT2632B允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。SCT2632B是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2632B具有開關頻率±6%抖動范圍和1/512抖動周期的抖頻FSS功能，以此來減少EMI。
該裝置提供可調節的軟啟動時間，以防止啟動期間的浪涌電流。SCT2632B支持預偏置輸出的單調啟動。
SCT2632B提供逐周期電流限制、打嗝模式的過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用ESOP-8封裝。
開關頻率可從100kHz設置到2.2MHz，以優化電源效率或外部組件的尺寸。頻率有兩種設置模式，電阻設置頻率模式和時鐘同步模式。SCT2632B允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。SCT2632B是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2632B具有開關頻率±6%抖動范圍和1/512抖動周期的抖頻FSS功能，以此來減少EMI。
該裝置提供可調節的軟啟動時間，以防止啟動期間的浪涌電流。SCT2632B支持預偏置輸出的單調啟動。
SCT2632B提供逐周期電流限制、打嗝模式的過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用ESOP-8封裝。
應用：
- 12V、24V、48V工業和電信電源系統
- 工業自動化和電機控制
- 車輛配件
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2632BSTER-可靠性報告051029 R0.0.pdf | 2024-11-07 |
 登錄下載
|
| SCT2632B Datasheet Rev 1.2 | 2025-03-24 |
下載
|
