DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.5V-60V
- 3A持續輸出電流
- 1.221V±1%反饋參考電壓
- 集成220mΩ高側功率MOSFET
- 低靜態電流：300uA
- 輕載PSM工作模式
- 100ns最小導通時間
- 12ms內部軟啟動時間
- 開關頻率500kHz
- 可調節的輸入欠壓鎖定閾值及延遲
- 過壓保護和過溫保護

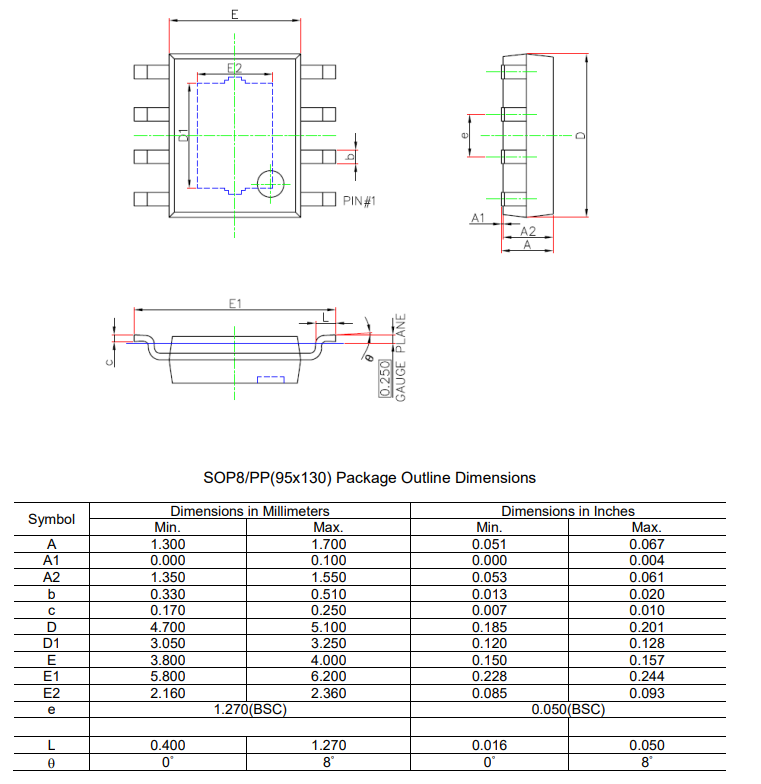

- 采用ESOP-8 封裝
描述：

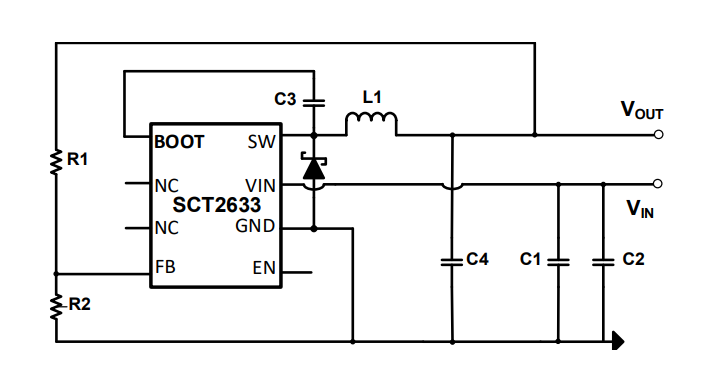

SCT2633是一款3A降壓轉換器，具有4.5V至60V的寬輸入電壓范圍，集成了220m?高側MOSFET。SCT2633采用峰值電流模式控制，支持PSM工作模式，這有助于轉換器在輕載或待機條件下實現高效率。
SCT2633固定500kHz開關頻率，同時內部集成環路補償，簡化設計難度，最大限度地減少PCB面積。SCT2633允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。
該設備提供固定的12ms軟啟動時間，以防止啟動期間的浪涌電流。
SCT2633提供逐周期電流限制、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用ESOP-8封裝。
SCT2633固定500kHz開關頻率，同時內部集成環路補償，簡化設計難度，最大限度地減少PCB面積。SCT2633允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。
該設備提供固定的12ms軟啟動時間，以防止啟動期間的浪涌電流。
SCT2633提供逐周期電流限制、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用ESOP-8封裝。
應用：
- 12V、24V、48V工業和電信電源系統
- 工業自動化和電機控制
- 車輛配件
