DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 輸入電壓范圍：2.8V-5.5V
- 輸出電流2A
- 低關斷電流：0.05uA
- 低靜態電流：38uA
- 0.6V±1%反饋參考電壓
- 2.2MHz開關頻率
- 集成80mΩ高側功率MOSFET和50mΩ低側功率MOSFET
- 100%占空比模式
- 可設置輸出電壓：0.6V-5V
- 輸出電壓放電功能
- 1.5ms內部軟啟動時間
- PGOOD功能
- 集成保護功能：
- -逐周期電流限制
- -欠壓鎖定
- -過載打嗝保護
- -過溫保護：160℃

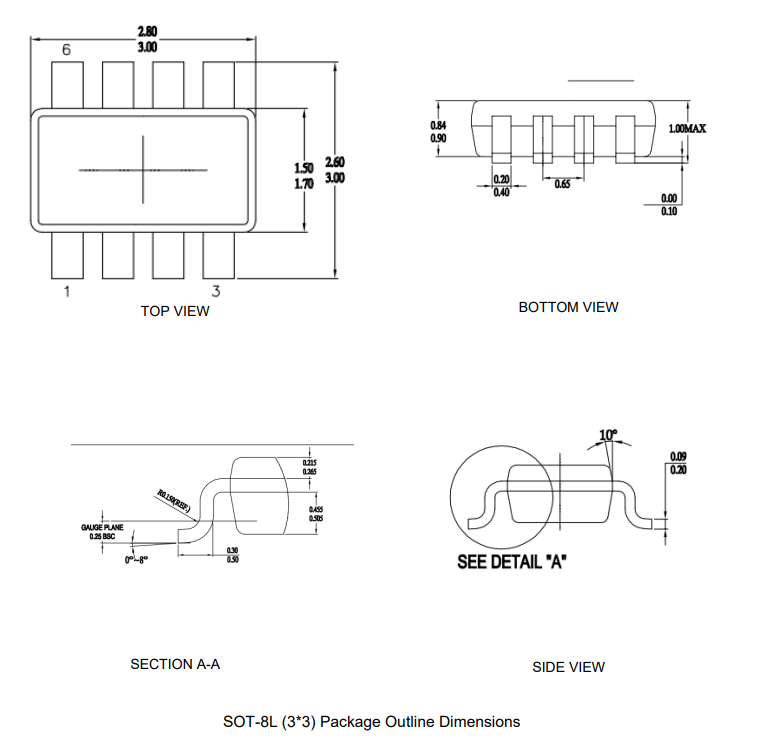

- SOT-8L 封裝
描述：
SCT2120是一款降壓轉換器，內部集成功率MOSFET。該器件在2.8V至5.5V的輸入電壓范圍內實現2A的持續輸出電流，具有出色的負載和輸入線性調節能力。輸出電壓最低可調至0.6V。
恒定導通時間（COT）控制提供了快速的動態響應，并簡化了反饋回路。故障保護包括逐周期限流和過溫保護等。
SCT2120在低功耗模式下運行，在輕載運行期間保持高效率。它包括全面的保護功能，如過電流保護、輸出欠壓保護、輸入欠壓鎖定和過溫保護。
SCT2120僅需要很少數量的外圍器件，采用SOT-8L封裝。
恒定導通時間（COT）控制提供了快速的動態響應，并簡化了反饋回路。故障保護包括逐周期限流和過溫保護等。
SCT2120在低功耗模式下運行，在輕載運行期間保持高效率。它包括全面的保護功能，如過電流保護、輸出欠壓保護、輸入欠壓鎖定和過溫保護。
SCT2120僅需要很少數量的外圍器件，采用SOT-8L封裝。
應用：
- 娛樂系統
- 電池供電設備
- 固態驅動器
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2120_datasheet_Rev 0.82 | 2024-12-12 |
 下載
|
