DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓：4.2V-17V
- 集成50mΩ/24mΩF的MOSFET 連續3A的寬輸出電流
- 電壓范圍：0.8V-7V
- 靜態電流220uA
- 逐周期電流限制
- 內部3ms軟啟動限制浪涌電流
- 固定800kHz開關頻率
- 輸入欠壓鎖定
- 輕載高效模式
- 過溫保護

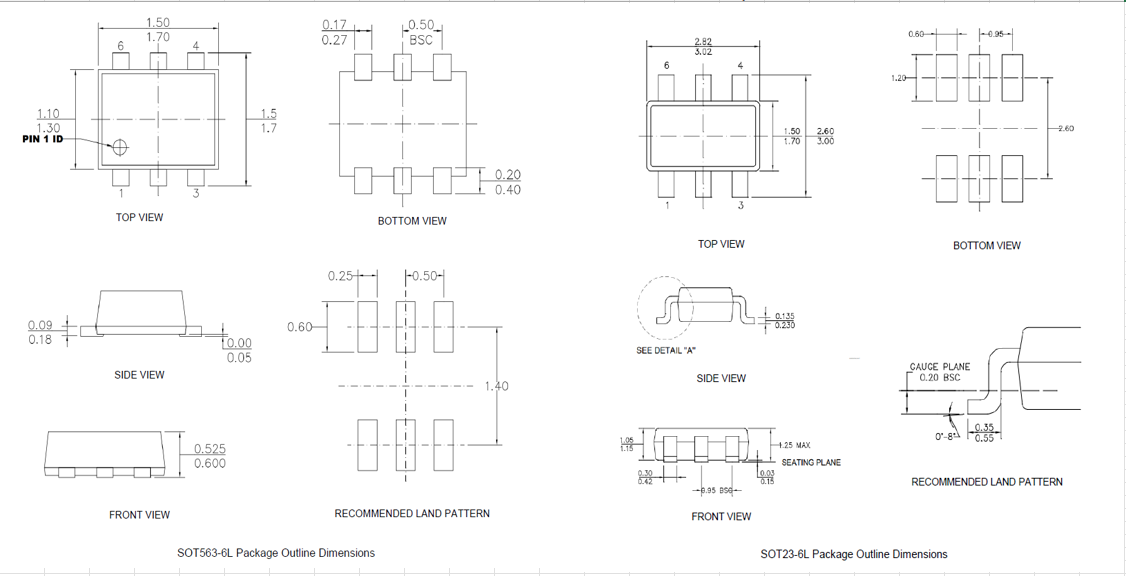

- SOT563-6和TSOT23-6封裝
描述：
SCT2230D是一款完全集成的高效同步降壓DCDC轉換器，能夠提供3A電流。這些器件在4.2V至17V的寬輸入電壓范圍內工作，同時具有非常低的Rdson，以最大限度地減少導通損耗。
開關頻率為800kHz，實現輸出電壓低紋波的同時可選外部小尺寸的電感和輸出電容。SCT2230D采用自適應恒定導通時間控制架構，實現降壓應用的快速負載瞬態響應。
SCT2230D在省電模式下運行，在輕載運行期間保持高效率。
SCT2230D包括全面的保護功能，如過流保護、輸出欠壓保護、輸入欠壓鎖定和過溫保護。

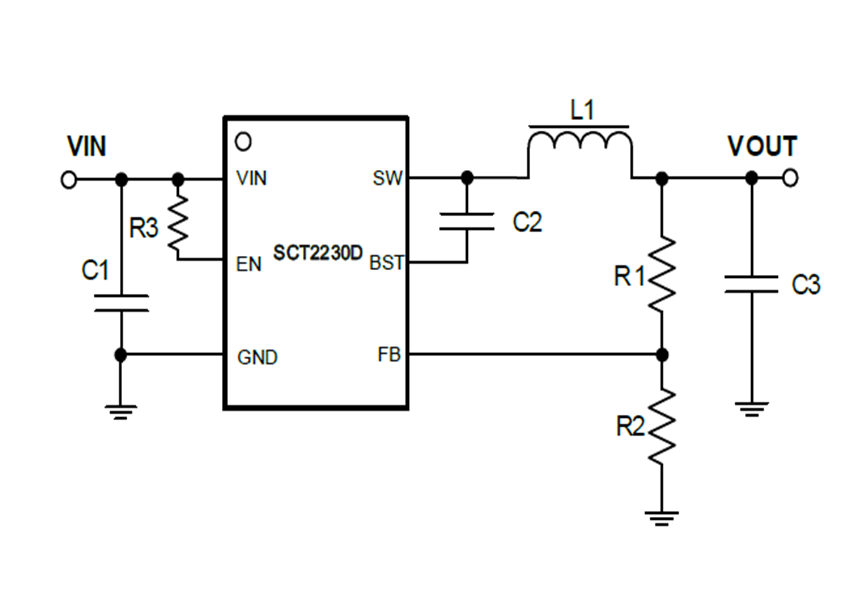

SCT2230D僅需少量的外部組件，并采用小型的SOT563-6和TSOT23-6封裝。
開關頻率為800kHz，實現輸出電壓低紋波的同時可選外部小尺寸的電感和輸出電容。SCT2230D采用自適應恒定導通時間控制架構，實現降壓應用的快速負載瞬態響應。
SCT2230D在省電模式下運行，在輕載運行期間保持高效率。
SCT2230D包括全面的保護功能，如過流保護、輸出欠壓保護、輸入欠壓鎖定和過溫保護。
SCT2230D僅需少量的外部組件，并采用小型的SOT563-6和TSOT23-6封裝。
應用：
- 平板數字電視和顯示器
- 監控
- 機頂盒
- 網絡系統
- 消費類電子產品
- 一般用途
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2230DTVAR-可靠性報告02122A R2.0 | 2024-11-04 |
 登錄下載
|
| SCT2230DTVDR-可靠性報告021222 R0.0 | 2024-11-04 |
登錄下載
|
| SCT2230D Datasheet Rev 1.4 | 2025-02-24 |
下載
|
