開關電源 開關電源

DC-DC 降壓轉換器

Step-down DCDC converter
SCT2321TVBR 正在供貨
3.8-32V Vin,2A的EMI友好同步降壓DCDC轉換器
加入購物車
SCT2321TVBR
  • 產品介紹
  • 技術資料
  • 參數對比

產品特征

特性:

  • 減少EMI,開關節點無振鈴
  • 500kHz開關頻率
  • 強制脈寬調制模式(FPWM)
  • 3.8V-32V寬輸入電壓范圍
  • 高達2A的連續輸出負載電流
  • 0.8V±1%反饋參考電壓
  • 集成130m? Rdson高邊MOSFET和70mΩ Rdson低邊MOSFET
  • 1uA關機電流
  • 最小導通時間80ns
  • 可編程輸入電壓欠壓鎖定保護(UVLO)閾值和滯后的精確啟用閾值
  • 4ms內置軟啟動時間
  • 輸出過壓保護
  • 160°C時的過溫保護
  • 提供TSOT23-6L封裝

描述:

SCT2321是2A同步降壓轉換器,具有高達32V的寬輸入電壓范圍,完全集成了130m?高邊MOSFET和80mΩ低邊MOSFET,可實現高效率的降壓轉換。SCT2321采用具有集成補償網絡的峰值電流模式控制,最大限度地減少片外元件數量,使SCT2321易于使用。SCT2321支持強制脈寬調制模式(FPWM),從而在輕載條件下實現小輸出紋波。
SCT2321是一款電磁干擾(EMI)友好型降壓轉換器,采用優化設計以降低EMI。該轉換器具有特殊設計的柵極驅動器方案,可在不犧牲MOSFET導通和關斷時間的情況下減小開關節點振鈴,從而進一步消除MOSFET硬開關引起的高頻輻射EMI噪聲。
SCT2321提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用薄型TSOT23-6L封裝。


應用:

  • 白色家電
  • 監控
  • 音頻、WiFi揚聲器
  • 打印機、充電站
  • 數字電視、機頂盒、監視器/LCD顯示器

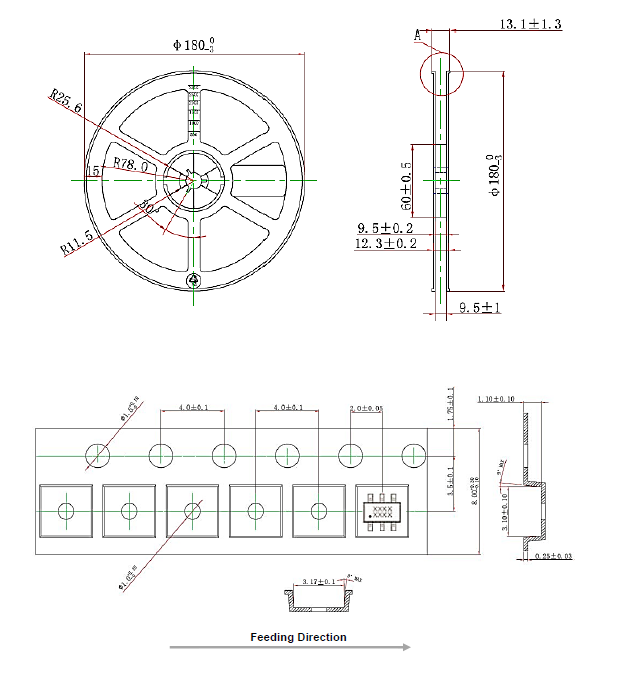

封裝信息

SCT2321TVBR
+ -

技術資料

標題 時間 下載
SCT2321 Datasheet Rev_1.4 2024-12-12 下載
