DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.5V-40V
- 輸出電流600mA
- 在12V輸出電壓時輸出紋波低于0.1%
- 0.81V±2.5%反饋參考電壓
- 集成600mΩ高側功率MOSFET和300mΩ低側功率MOSFET
- 2MHz開關頻率
- 輕載PSM工作模式
- 睡眠模式下靜態電流90uA
- 80ns最小導通時間
- 1ms內部軟啟動時間
- 過溫保護

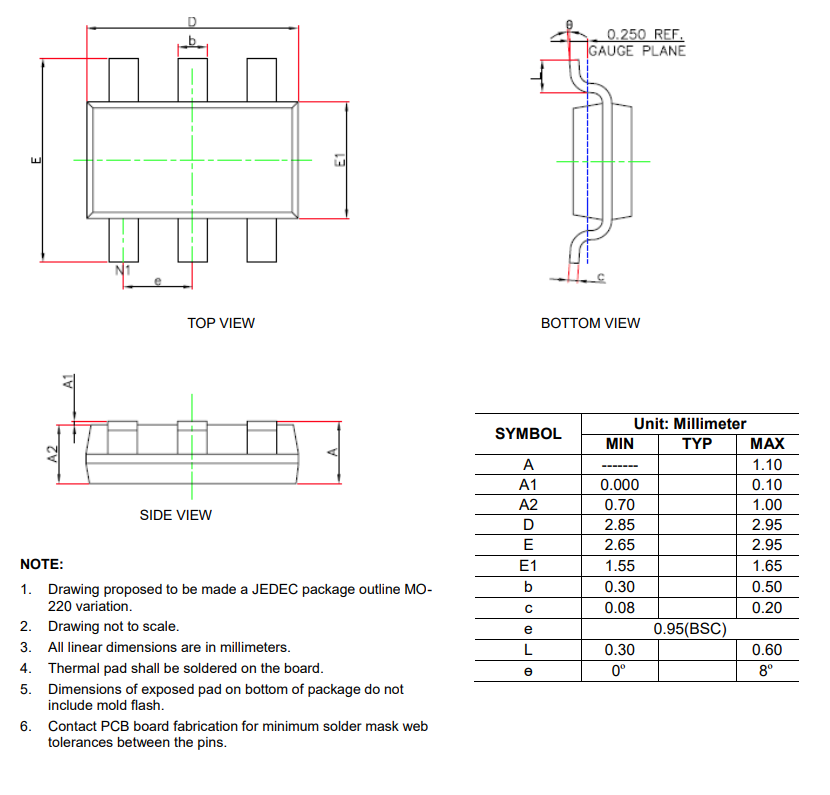

- 采用TSOT23-6L封裝
描述：
SCT2400是一款高頻、600mA連續輸出電流的同步降壓轉換器。它具有4.5V至40V的寬輸入電壓，集成了600m?高側MOSFET和300mΩ低側MOSFET。SCT2400采用峰值電流模式控制，內置環路補償，使芯片易于使用。
SCT2400具有固定的2MHz開關頻率，可最大限度地減小外部元器件的尺寸，并在輸出為12V時將輸出紋波降低到0.1%以內。SCT2400具有最小80ns的高側MOSFET導通時間，允許從高輸入電壓到低輸出電壓的功率轉換。
SCT2400在輕載采用PSM工作模式，具有典型的90uA低靜態電流。在10mA輕載條件下實現85%的功率效率。
SCT2400提供逐周期電流限制、過溫保護和輸入欠壓保護。該設備采用TSOT23-6L封裝。
SCT2400具有固定的2MHz開關頻率，可最大限度地減小外部元器件的尺寸，并在輸出為12V時將輸出紋波降低到0.1%以內。SCT2400具有最小80ns的高側MOSFET導通時間，允許從高輸入電壓到低輸出電壓的功率轉換。
SCT2400在輕載采用PSM工作模式，具有典型的90uA低靜態電流。在10mA輕載條件下實現85%的功率效率。
SCT2400提供逐周期電流限制、過溫保護和輸入欠壓保護。該設備采用TSOT23-6L封裝。
應用：
- 工業24V分布式電源總線
- 功率計
- 電梯、PLC、伺服系統
- 自動控制
- 汽車
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2400TVBR-可靠性報告011228 R2.0 | 2024-11-04 |
 登錄下載
|
| SCT2400 Datasheet Rev 1.6 | 2025-01-15 |
下載
|
