DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.5V-40V
- 輸出電流600mA
- 0.81V±2.5%反饋參考電壓
- 集成600mΩ高側功率MOSFET和300mΩ低側功率MOSFET
- 1.2MHz開關頻率
- FPWM工作模式
- 80ns最小導通時間
- 1ms內部軟啟動時間
- 過溫保護

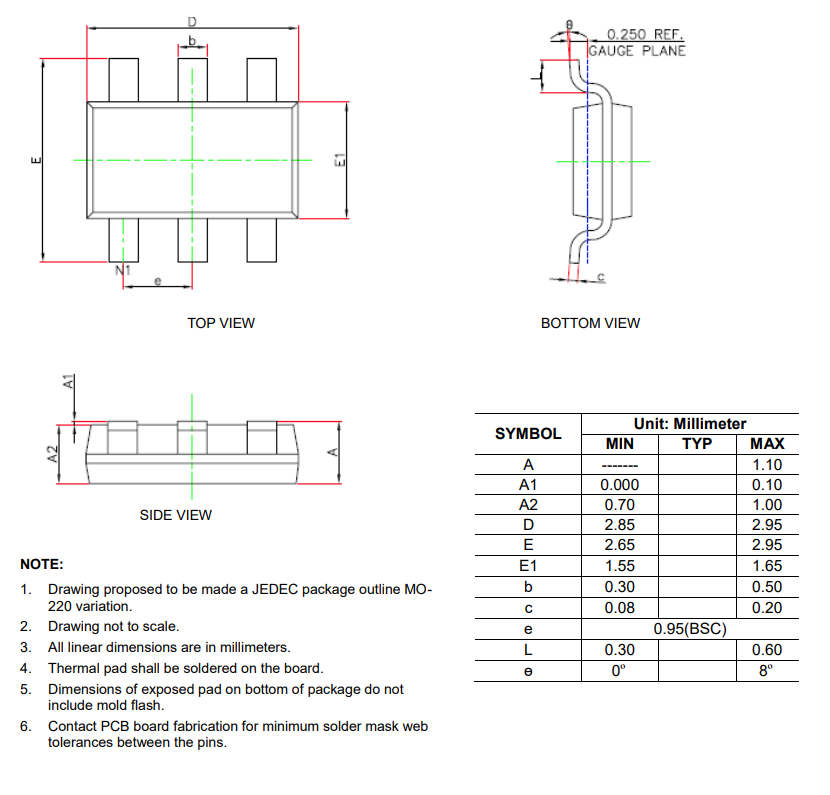

- 采用TSOT23-6L封裝
描述：
SCT2401F是一款高頻、600mA連續輸出電流的同步降壓轉換器。它具有4.5V至40V的寬輸入電壓范圍，集成了600m?高側MOSFET和300m?低側MOSFET。SCT2401F采用峰值電流模式控制，內置環路補償，使芯片易于使用。
SCT2401F具有固定的1.2MHz開關頻率，可最大限度地減小外部元器件的尺寸，并在輸出為12V時將輸出紋波降低到0.1%以下。SCT2401F具有最小80ns的高側MOSFET導通時間，允許從高輸入電壓到低輸出電壓的功率轉換。
SCT2401F采用強制脈寬調制（FPWM）工作模式，以在輕負載下實現小輸出紋波。
SCT2401F提供逐周期電流限制、過溫保護和輸入電壓欠壓保護。該設備采用TSOT23-6L封裝。
SCT2401F具有固定的1.2MHz開關頻率，可最大限度地減小外部元器件的尺寸，并在輸出為12V時將輸出紋波降低到0.1%以下。SCT2401F具有最小80ns的高側MOSFET導通時間，允許從高輸入電壓到低輸出電壓的功率轉換。
SCT2401F采用強制脈寬調制（FPWM）工作模式，以在輕負載下實現小輸出紋波。
SCT2401F提供逐周期電流限制、過溫保護和輸入電壓欠壓保護。該設備采用TSOT23-6L封裝。
應用：
- 工業24V分布式電源總線
- 功率計
- 電梯、PLC、伺服系統
- 自動控制
- 汽車
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2401F Datasheet Rev 1.4 | 2024-12-12 |
 下載
|
