DC-DC 升壓轉換器
SCT12A6FOAR
預發布新品
2.7V-20V 輸入電壓，22A開關電流，全集成高效率同步升壓轉換器
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：2.7V-20V
- 寬輸出電壓范圍：4.5V-21V
- 全集成的 10mΩ 高側 FET 和6.5mΩ 低側 FET
- 高達 22A 的開關電流和可編程峰值電流限
- 典型關斷電流：5uA
- 靜態電流：170uA
- 600KHz固定開關頻率
- 輕載條件下可選PFM、USM和FPWM 模式
- 支持并聯模式
- 外部軟啟和補償
- 輸出過壓保護
- 過熱保護：150°C

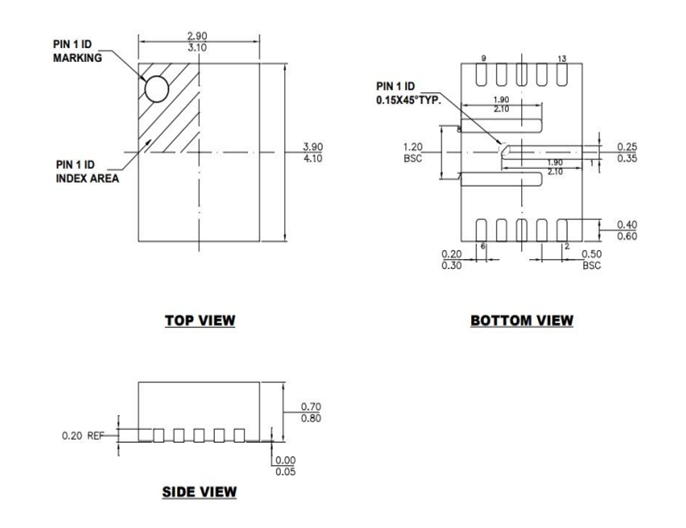

- 采用 QFN-13 3mmx4mm 封裝
描述：

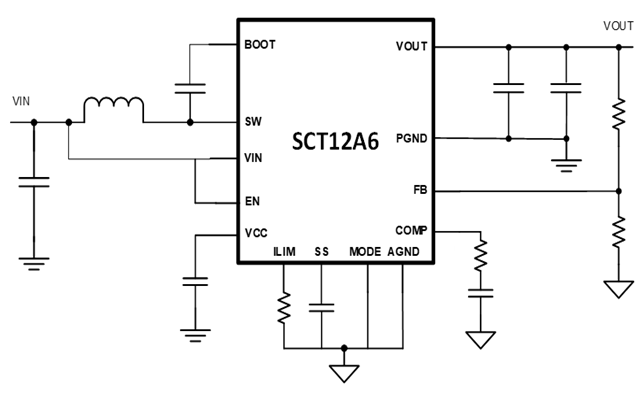

SCT12A6是一款高效率，全集成 10mΩ 高側MOSFET和6.5mΩ低側的同步升壓轉換器，支持 2.7V 至 20V 輸入電壓范圍和高可達22A 開關電流。輸入開關電流限可以通過外部電阻進行調節。
SCT12A6支持單節集成低Rdson MOSFET的鋰電池輸出高達30W的負載功率。SCT12A6采用自適應恒定關斷時間峰值電流控制以提供快速瞬態。外部補償網絡可靈活設置環路動態，以實現在不同的負載條件最佳瞬態性能。
SCT12A6在輕載條件下可選PFM、USM和FPWM 模式，并且提供并聯模式來支持更高輸出功率。具有是600kHz的固定開關頻率。
SCT12A6具有輸出電壓過壓保護和過熱保護功能。
該器件采用QFN-13 3mmx4mm封裝。
SCT12A6支持單節集成低Rdson MOSFET的鋰電池輸出高達30W的負載功率。SCT12A6采用自適應恒定關斷時間峰值電流控制以提供快速瞬態。外部補償網絡可靈活設置環路動態，以實現在不同的負載條件最佳瞬態性能。
SCT12A6在輕載條件下可選PFM、USM和FPWM 模式，并且提供并聯模式來支持更高輸出功率。具有是600kHz的固定開關頻率。
SCT12A6具有輸出電壓過壓保護和過熱保護功能。
該器件采用QFN-13 3mmx4mm封裝。
應用：
- 藍牙音頻
- 電子煙
- POS機
- 照明
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT12A6 Datasheet Rev 0.81 | 2024-12-25 |
 下載
|
