PWM 控制器
PWM controller
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 同步DCDC降壓控制器
- 5.5V-100V寬輸入范圍
- 0.8V-60V可調輸出電壓
- 0.8V±1%參考電壓
- 最小占空比時最小tON為40ns
- 最大占空比最小tOFF為150ns
- 100 KHz至1.2 MHz的開關頻率
- 時鐘同步輸入/輸出功能
- 可選仿二極管模式或強制脈寬調制模式（FPWM）
- 展頻調制
- 7.5-V柵極驅動器
- 2.3-A灌電流和3.5-A拉電流
- 低邊軟啟動可實現預偏置啟動
- 快速輸入變化響應和負載瞬態響應
- 電壓模式控制
- 高增益帶寬誤差放大器
- 可靠的保護功能
- 可調軟啟動時間
- 打嗝模式的過電流保護
- 可編程輸入電壓欠壓鎖定保護閾值（UVLO）和滯后的精確啟用閾值
- VCC和柵極驅動UVLO保護
- Power Good指示
- 過溫保護
- 可禁用內部LDO使用外部VCC輸入

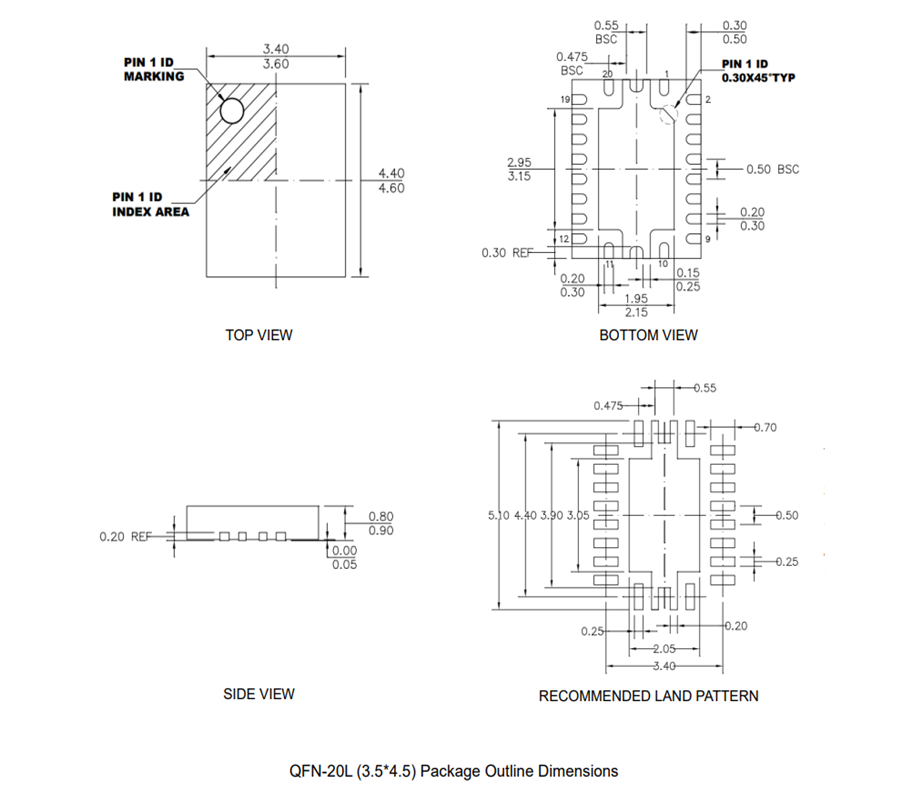

- QFN-20L 3.5mmx4.5mm封裝
描述：
SCT82A30是一款100V使用電壓模式控制的同步降壓控制器。受控高邊MOSFET的最小導通時間為40ns，支持高壓轉換低電壓，可實現了直接從48V到低壓輸出的降壓轉換，降低了系統復雜性和解決方案成本。如需要在輸入電壓降至5.5V時，該設備可在接近100%的占空比下運行。
SCT82A30支持強制脈寬調制模式（FPWM）和仿二極管模式。FPWM模式無開關頻率變化，以最大限度地減少EMI，而選擇仿二極管模式可以降低輕載條件下的電流損耗。該設備提供高達1.2MHz的可調開關頻率，同時支持與外部時鐘源同步頻率，以消除噪聲敏感應用中的拍頻效應。
可使用外部電壓或降壓轉換器本身的輸出電壓為VCC或EXTVCC供電，即使在5V輸出電壓下，也有助于提高整體輕載效率，減少內部VCC LDO所耗散的功率，減輕從而引起的內部自發熱。
SCT82A30具有多種附加功能方便靈活設計，包括可配置的軟啟動、用于故障報告和輸出監測的Power Good輸出、預偏置負載時可單調啟動、集成外部偏置VCC功能和自舉電路二極管、外部電源跟蹤、可調輸入欠壓鎖定（UVLO）、具有滯回的EN輸入、打嗝模式過流保護和具有自恢復的過溫保護。
該器件采用薄型封裝QFN-20L 3.5mmx4.5mm，帶有增強型散熱焊盤。
SCT82A30支持強制脈寬調制模式（FPWM）和仿二極管模式。FPWM模式無開關頻率變化，以最大限度地減少EMI，而選擇仿二極管模式可以降低輕載條件下的電流損耗。該設備提供高達1.2MHz的可調開關頻率，同時支持與外部時鐘源同步頻率，以消除噪聲敏感應用中的拍頻效應。
可使用外部電壓或降壓轉換器本身的輸出電壓為VCC或EXTVCC供電，即使在5V輸出電壓下，也有助于提高整體輕載效率，減少內部VCC LDO所耗散的功率，減輕從而引起的內部自發熱。
SCT82A30具有多種附加功能方便靈活設計，包括可配置的軟啟動、用于故障報告和輸出監測的Power Good輸出、預偏置負載時可單調啟動、集成外部偏置VCC功能和自舉電路二極管、外部電源跟蹤、可調輸入欠壓鎖定（UVLO）、具有滯回的EN輸入、打嗝模式過流保護和具有自恢復的過溫保護。
該器件采用薄型封裝QFN-20L 3.5mmx4.5mm，帶有增強型散熱焊盤。
應用：
- 大電流分布式電力系統
- 電信、數據通信
- 非隔離PoE和IP攝像頭
- 工業電機控制
- 大功率汽車DCDC
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT82A30DHKR-可靠性報告011028 R3.0 | 2024-11-04 |
 登錄下載
|
| SCT82A30 Datasheet Rev 1.4 | 2024-12-12 |
下載
|
